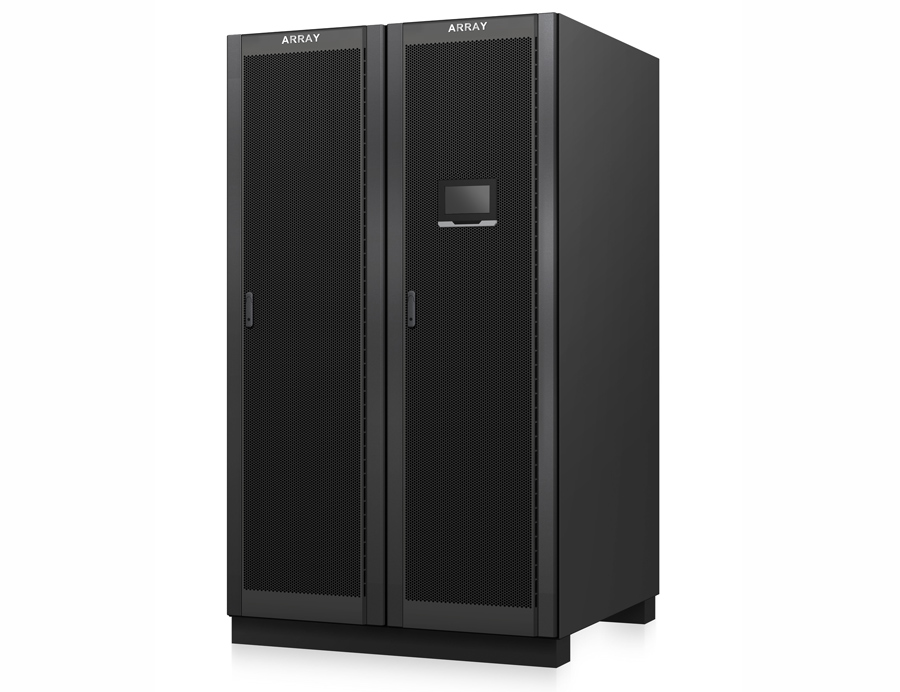

山特SANTAK——模块化ARRAY 3A3 PT (25-800KVA)

产品特性

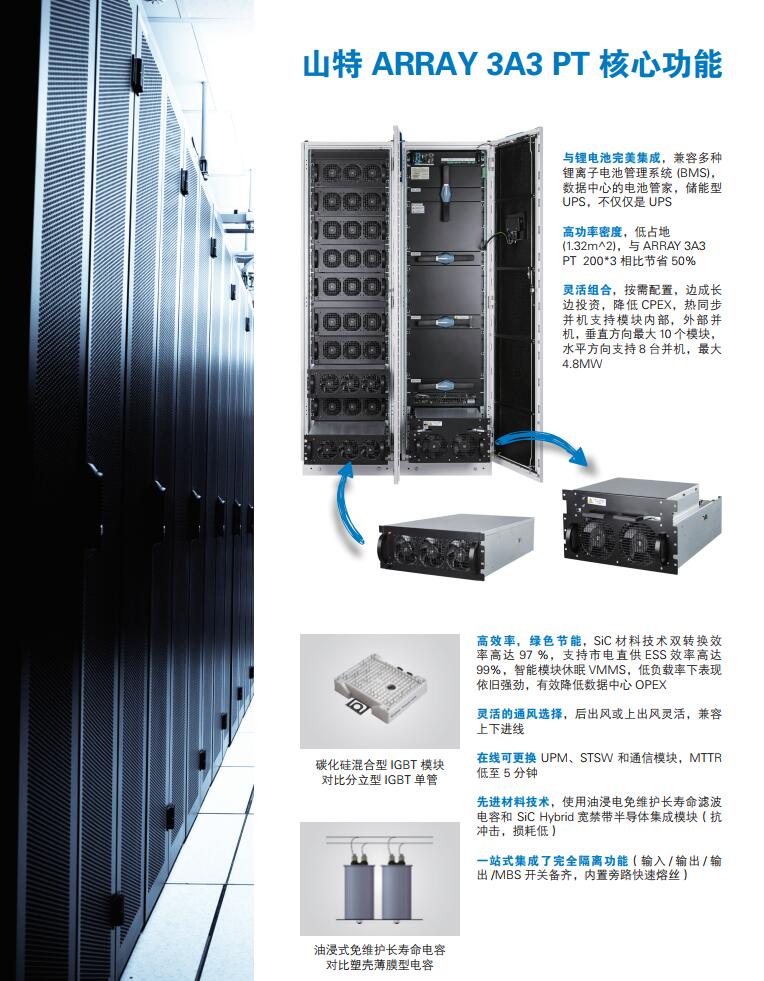

• 与锂电池完美集成，兼容多种锂离子电池管理系统 (BMS)，数据中心的电池管家，储能型UPS，不仅仅是UPS
• 高功率密度，低占地(1.32m^2)，与 ARRAY 3A3 PT 200*3 相比节省 50%
• 灵活组合，按需配置，边成长边投资，降低CPEX，热同步并机支持模块内部，外部并机，垂直方向最大10个模块，水平方向支持8 台并机，最大4.8MW

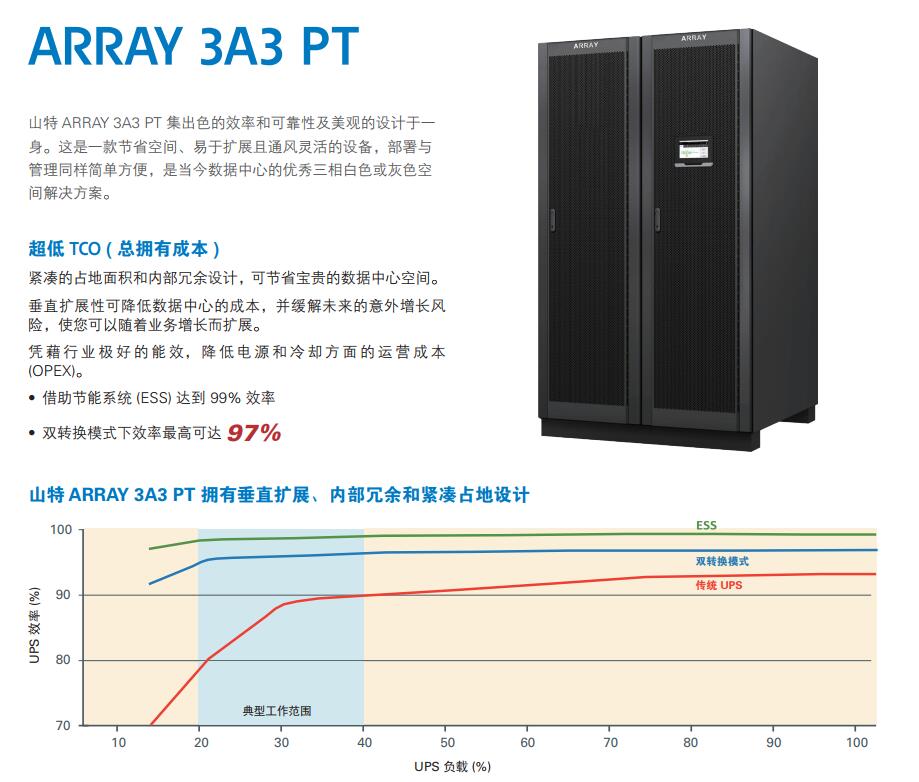

• 高效率，绿色节能，SiC 材料技术双转换效率高达 97 %，支持市电直供ESS 效率高达99%，智能模块休眠VMMS，低负载率下表现依旧强劲，降低数据中心OPEX

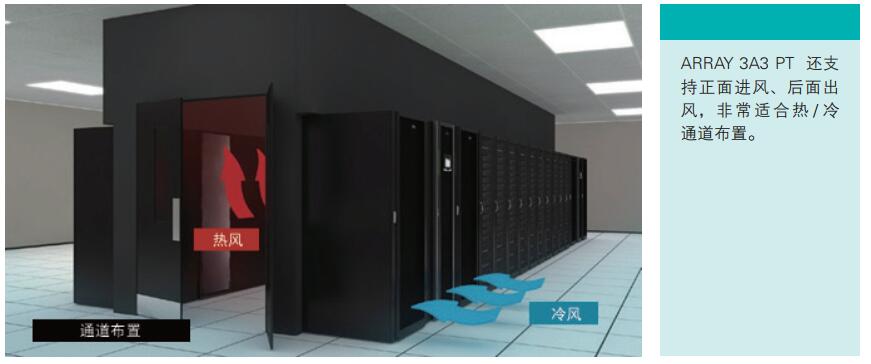

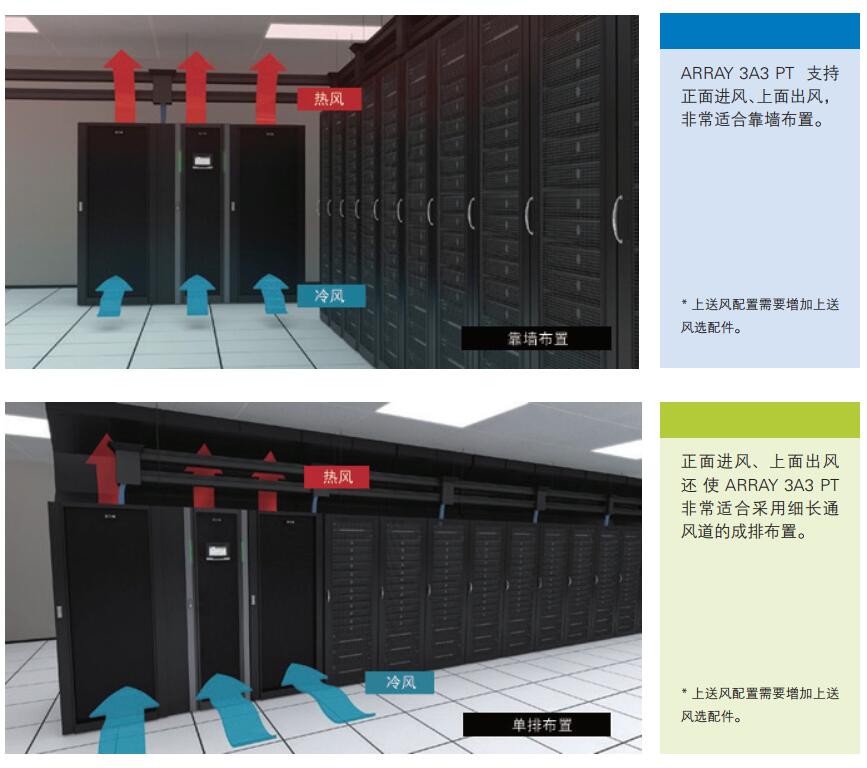

• 灵活的通风选择，后出风或上出风灵活，兼容上下进线

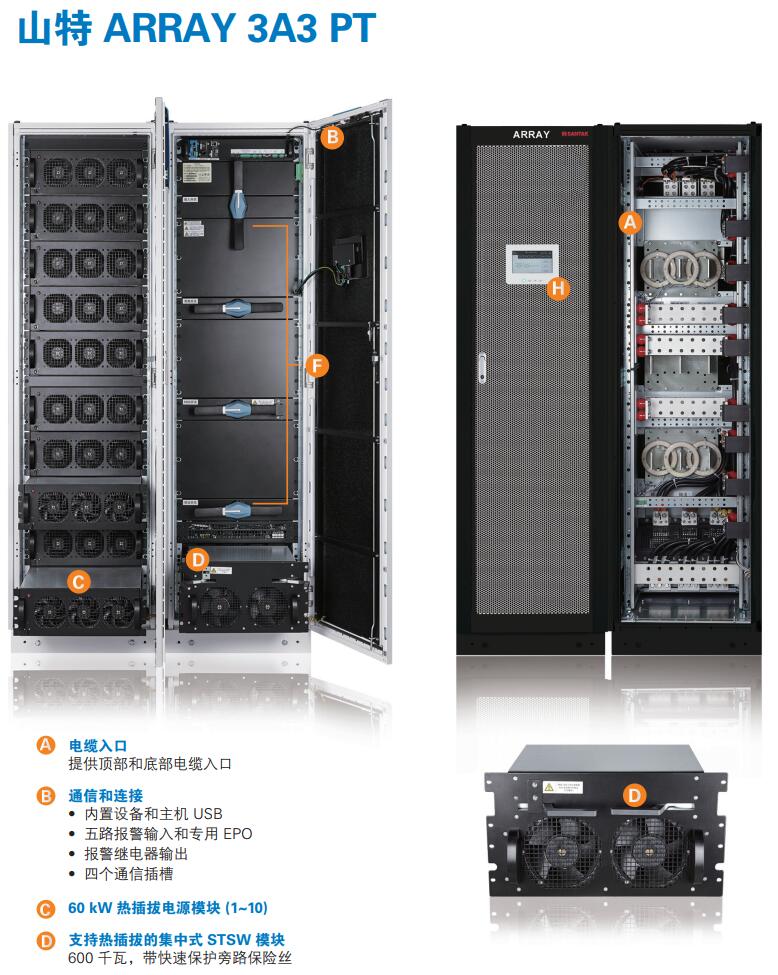

• 在线可更换 UPM、STSW 和通信模块，MTTR低至 5 分钟
• 先进材料技术，使用油浸电免维护长寿命滤波电容和 SiC Hybrid 宽禁带半导体集成模块（抗冲击，损耗低）
• 一站式集成了完全隔离功能（输入/ 输出/ 输出/MBS 开关备齐，内置旁路快速熔丝）
•

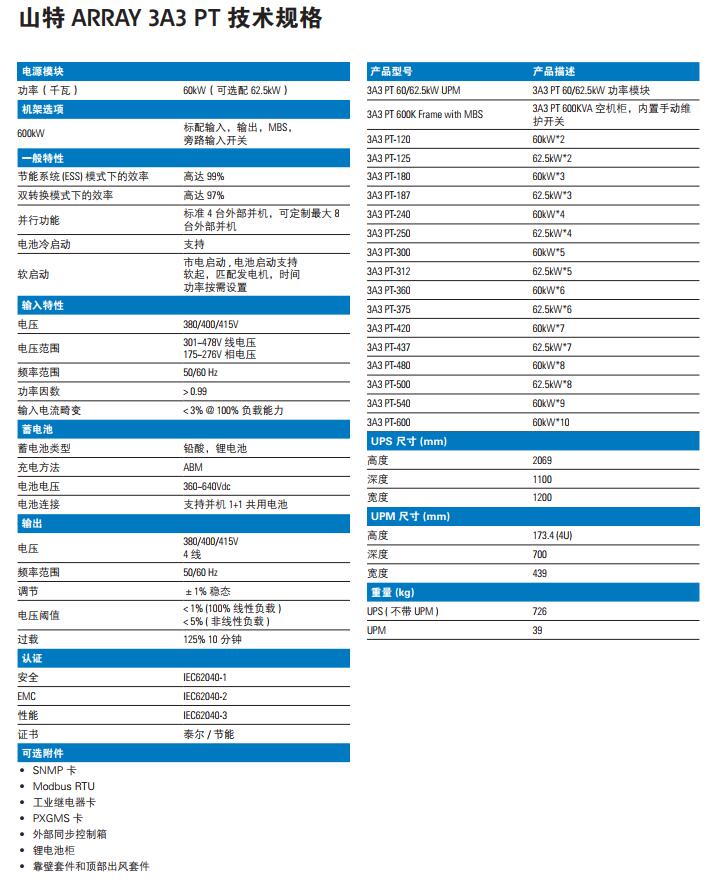

规格参数

电源模块			产品型号	产品描述
功率（千瓦）	60kW（可选配 62.5kW）		3A3 PT-120	60kW*2
机架选项			3A3 PT-125	62.5kW*2
600kW	标配输入，输出，MBS，旁路输入开关		3A3 PT-180	60kW*3
一般特性			3A3 PT-187	62.5kW*3
节能系统 (ESS) 模式下的效率	高达 99%		3A3 PT-240	60kW*4
双转换模式下的效率	高达 97%		3A3 PT-250	62.5kW*4
并行功能	标准4 台外部并机，可定制最大8台外部并机		3A3 PT-300	60kW*5
电池冷启动	支持		3A3 PT-312	62.5kW*5
软启动	市电启动, 电池启动支持软起，匹配发电机，时间功率按需设置		3A3 PT-360	60kW*6
输入特性			3A3 PT-375	62.5kW*6
电压	380/400/415V		3A3 PT-420	60kW*7
电压范围	301~478V 线电压，175~276V 相电压		3A3 PT-437	62.5kW*7
频率范围	50/60 Hz		3A3 PT-480	60kW*8
功率因数	> 0.99		3A3 PT-500	62.5kW*8
输入电流畸变	< 3% @ 100% 负载能力		3A3 PT-540	60kW*9
蓄电池			3A3 PT-600	60kW*10
蓄电池类型	铅酸，锂电池		UPS 尺寸 (mm)
充电方法	ABM		高度	2069
电池电压	360~640Vdc		深度	1100
电池连接	支持并机1+1 共用电池		宽度	1200
输出			UPM 尺寸 (mm)
电压	380/400/415V  4 线		高度	173.4 (4U)
频率范围	50/60 Hz		深度	700
调节	±1% 稳态		宽度	439
电压阈值	< 1% (100% 线性负载) < 5% ( 非线性负载)		重量 (kg)
过载	125% 10 分钟		UPS ( 不带UPM )	726
认证			UPM	39
安全	IEC62040-1
EMC	IEC62040-2
性能	IEC62040-3
证书	泰尔/ 节能
可选附件
SNMP 卡 Modbus RTU 工业继电器卡 PXGMS 卡 外部同步控制箱 锂电池柜 靠壁套件和顶部出风套件
