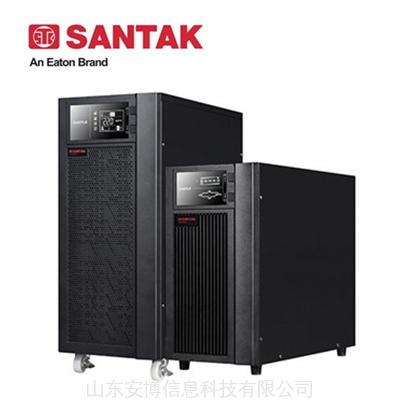

山特SANTAK—城堡 3C10-20K
详情
产品特性

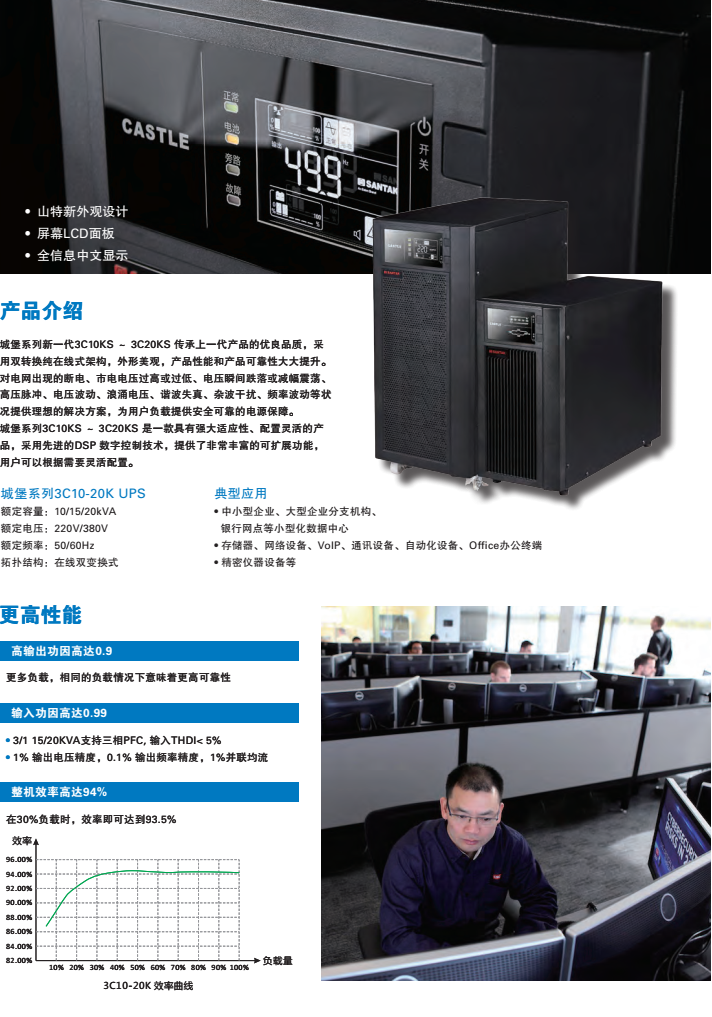

城堡系列 3C10-20K UPS
额定容量： 10/15/20kVA
额定电压： 220V/380V
额定频率： 50/60Hz
拓扑结构： 在线双变换式
产品特点
高输出PF，0.9PF
高功率密度，可带更多负载
0.99 input PF
更低输入谐波，THDi<5%, 节能环保
1% 输出电压精度，0.1% 输出频率精度，1%并联均流，输出性能稳定可靠
• 逆变效率94%， ECO模式效率98%
• 在30%负载时，效率即可达到93.5%，节能高效

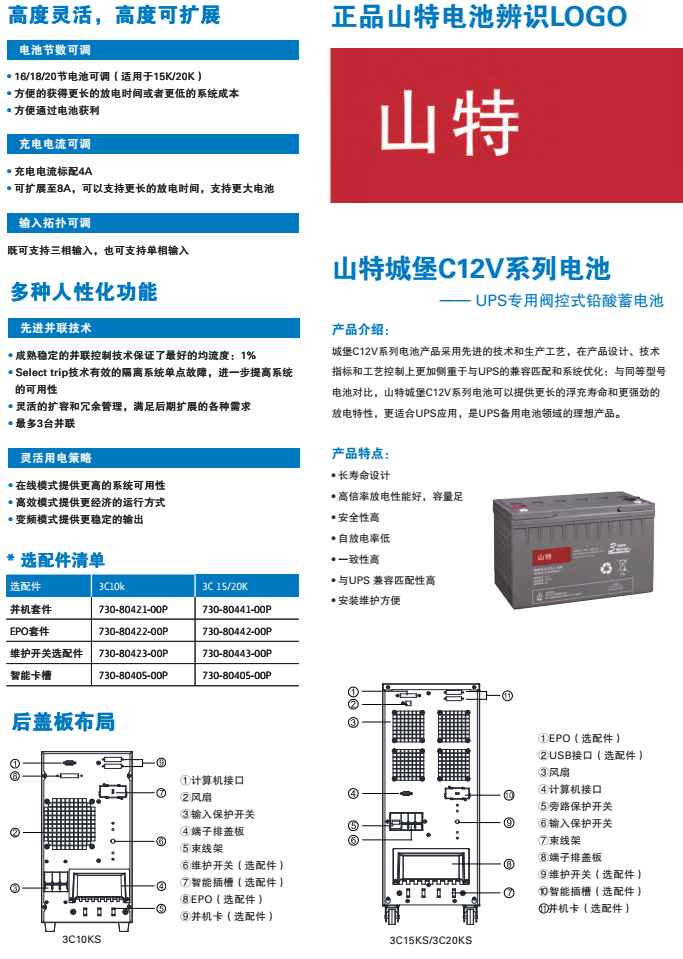

电池节数可调
16/18/20节电池可调，获得更长的放电时间及更低的系统成本
智能充电管理技术，延长电池寿命
• 3段式充电
• 电池自检测
• 完善的充电保护
输入拓扑可调
支持三相输入，也可支持单相输入，灵活配置
丰富通讯板卡，易于管理
先进并联技术
• 成熟稳定的并联控制技术保证了最好的均流度：1%
• Select trip技术有效的隔离系统单点故障，进一步提高系统的可用性
• 灵活的扩容和冗余管理，满足后期扩展的各种需求
• 并联数达到3台
灵活用电策略
• 在线模式提供最高的系统可用性
• 高效模式提供最经济的运行方式
• 变频模式提供最稳定的输出
典型应用
• 中小型企业、大型企业分支机构、银行网点等小型化数据中心
• 存储器、网络设备、VoIP、通讯设备、自动化设备、Office 办公终端
• 精密仪器设备等

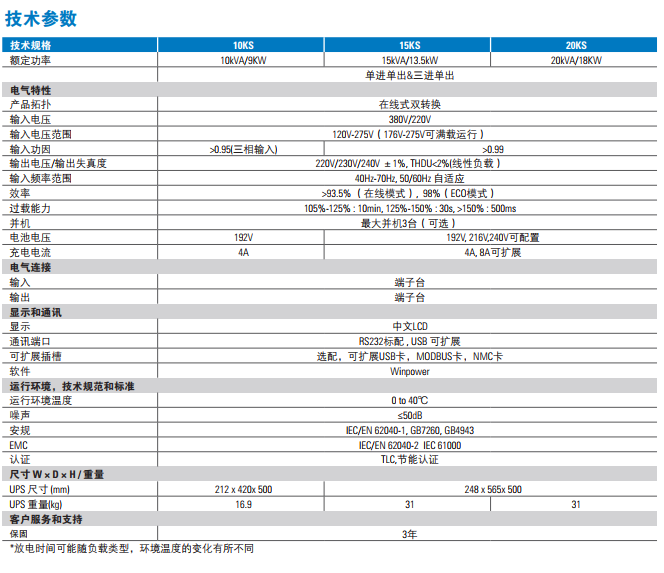

规格参数表
| 产品型号 | 3C10KS | 3C15KS | 3C20KS |
| 额定功率 | 10KVA/9KW | 15KVA/13.5KW | 20KVA/18KW |
| 产品拓扑 | 在线双转换 | ||
| 输入特性 | |||
| 输入输出模式 | 单进单出&三进单出 | ||
| 输入电压 | 380V/220V | ||
| 输入电压范围 | 208VAC-476VAC(三相)/120VAC-275VAC（单相） | ||
| 输入频率范围 | 40-70Hz | ||
| 输入功率因数 | ≥0.99 | ||
| 输出特性 | |||
| 输出制式 | 单相两线+PE | ||
| 输出电压 | 220/230/240VAC | ||
| 输出电压精度 | +/-1% | ||
| 输出功率因数 | 0.9 | ||
| 输出频率范围 | 50/60Hz+/-0.2Hz(电池模式) | ||
| 输出谐波分量 | <2%(线性负载) | ||
| <4%(非线性负载) | |||
| 输出波形 | 正弦波 | ||
| 波峰因数 | 3:1 | ||
| 过载能力 | 105%~125% 10分钟;125%~150% 30秒;>150% 500ms | ||
| 效率 | ≥93.5%（在线模式）；≥98%（ECO模式） | ||
| 电池特性 | |||
| 电池电压 | 192V | 192V/216V/240V可选，默认192V | |
| 电池数量 | 16 | 16/18/20可选，默认16 | |
| 备电时间 | 取决于电池容量配置 | ||
| 回充电流 | 4A | ||
| 并机 | 最大并机 3台 | ||
| 显示和通讯 | |||
| 显示 | LCD+LED | ||
| 通讯端口 | RS232 标配, USB可扩展 | ||
| 可扩展插槽 | 选配，可扩展USB卡，AS400卡，CMC卡，NMC卡 | ||
| 软件 | Winpower | ||
| 尺寸和重量 | |||
| 尺寸(W*H*D)mm | 212*420*500 | 248*565*500（无轮子） 248*616*500（含轮子） |
|
| 重量(Kg) | 16.9 | 31 | |
| 环境和标准 | |||
| 运行环境温度 | 0~40°C | ||
| 湿度 | 0~95%(无凝露) | ||
| 噪音 | ≤50dB@1 米 | ||
| 安规 | IEC/EN62040-1,GB7260,GB4943 | ||
| EMC | IEC/EN62040-2, IEC61000 | ||
| 认证 | TLC，节能认证 | ||
| 服务和支持 | |||
| 保固 | 3年 | ||
