6、30KVA UPS电源安装电线的配置

2018-06-18 21:57:30
Amber
2510
最后编辑:Amber 于 2018-06-18 22:08:51
分享链接

给ups配置合适的电线非常重要,如果线径太小,截流量不够,那么电线会发热,加速电线老化,容易出故障,甚至会导致火灾,产生严重后果。当然线径是越大越好,但选得太大,会造成不必要的浪费,同时由于ups接线排孔位小,而难以安装。所以要根据ups功率、功率因数、逆变效率来确定合适的电线。

1、电线截流量:

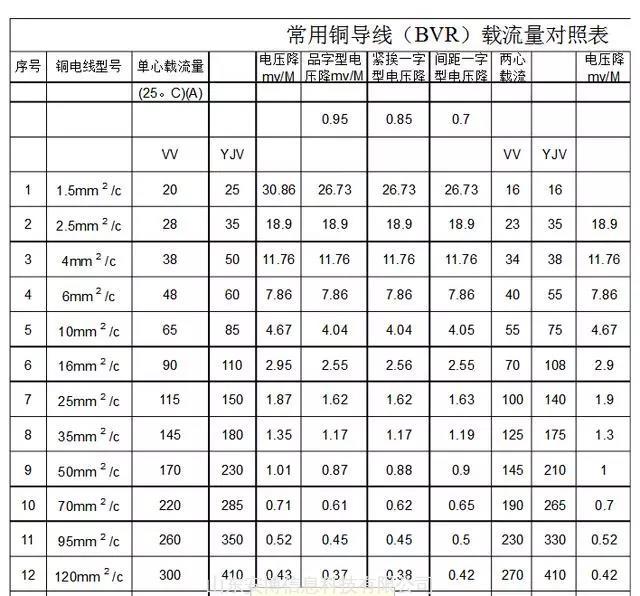

由于UPS安装在机房内,离配电柜都很近,一般就选用单芯电线来安装,依据电工设计规范的推荐,电线载流量取值应符合国际电工协会IEC_60364-5-523_1983标准,下图是常用的线缆截流量表

2、电线类型选择:

30KVA UPS电源输入输出一般都应是三相电的,主要有输入3相3线、旁路输入3相4线、输出3相4线、电池输入正负极2线、保护地线和防雷地线。便于施工,我们选软线,额定介电强度AC450V/750V,阻燃,允许工作温度达70度,所以建议使用ZBVR的电线。

3、电流计算:

一般30KVA UPS系统参数,功率因数0.8、逆变效率0.9、输入电压最低180V、输出相电压220V、蓄电池30节,最低电压10.8*30=324V、逆变器输出过载能力125%,以上参数,代入下列计算公式:

输入电流=30000*0.8/0.9*1.25/180/3=62A 30000是输出额定VA值

输出电流=30000/220/3=45A

电池电流=30000*08/0.9/30/10.8=82A

4、根据计算电流我们可以选择输入输出10平方毫米电线,电池选16平方毫米的电线,但考虑到线的长度和压降,还是选16平方毫米的好。电池连接线可以考虑采用25平方毫米的。安全保护地线和防雷地线,其截面积应当为输出相线的0.5到1倍,但不小于16平方毫米。电池电线长度不宜超过20米,否则影响ups主机对电池后备时间的预测精度。
